概述

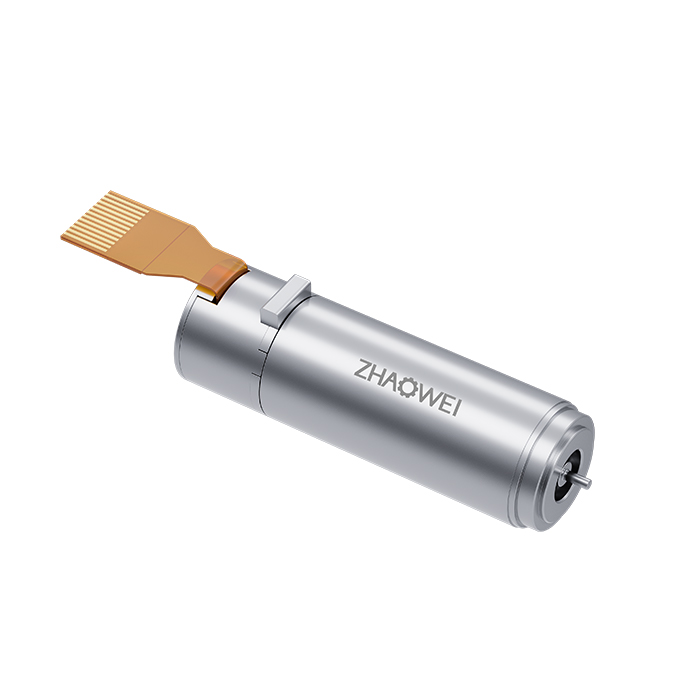

Φ10mm 無刷空心杯電機（MC版）
產品型號：MC1028
直徑：10
長度：28
額定電壓（V）：12
額定轉速：26500±10%
堵轉轉矩（mNm）：9±7%
堵轉電流（A) ：2.75±20%
轉矩常數（mNm/A）：3.37±20%
速度常數（rpm/V) ：3747±20%
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） | |
|---|---|
| 額定電壓（V） | 12 |
| 空載轉速 | 33000±10% |
| 空載電流（A) | 80±50% |
| 額定轉速 (rpm) | 26500±10% |
| 額定轉矩(mNm) | 1.5 |
| 額定電流(A) | 0.7±50% |
| 堵轉轉矩(mNm) | 9±7% |
| 堵轉電流(A) | 2.75±20% |
| 最大效率(%) | 71±7% |
| 電機常數（額定值） | |
|---|---|
| 相間電阻（Ω） | 4.75±10% |
| 相間電感（mH） | 0.026±10% |
| 轉矩常數（mNm/A） | 3.37±20% |
| 速度常數（rpm/V） | 3747±20% |
| 轉速/轉矩斜度（rpm/mNm） | 3667±20% |
| 機械時間常數 | 3.56±20% |
| 轉子慣量（gcm2） | 0.092±20% |
| 熱參數 | |
|---|---|
| 機殼-環境熱阻（K/W） | 42.6 |
| 繞組-機殼熱阻（K/W） | 7.2 |
| 繞組熱時間常數 | 4.2 |
| 電機熱時間常數 | 156 |
| 環境溫度（℃） | -20~+100 |
| 最高繞組溫度（℃） | +125 |
| 機械參數（滾珠軸承） | |
|---|---|
| 最大允許轉速 | 40 000 |
| 最大軸向間隙 | < 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） | |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 2 |
| 最大允許安靜態裝力（N） | 10 |
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 |
| 端子型號 | |
|---|---|
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

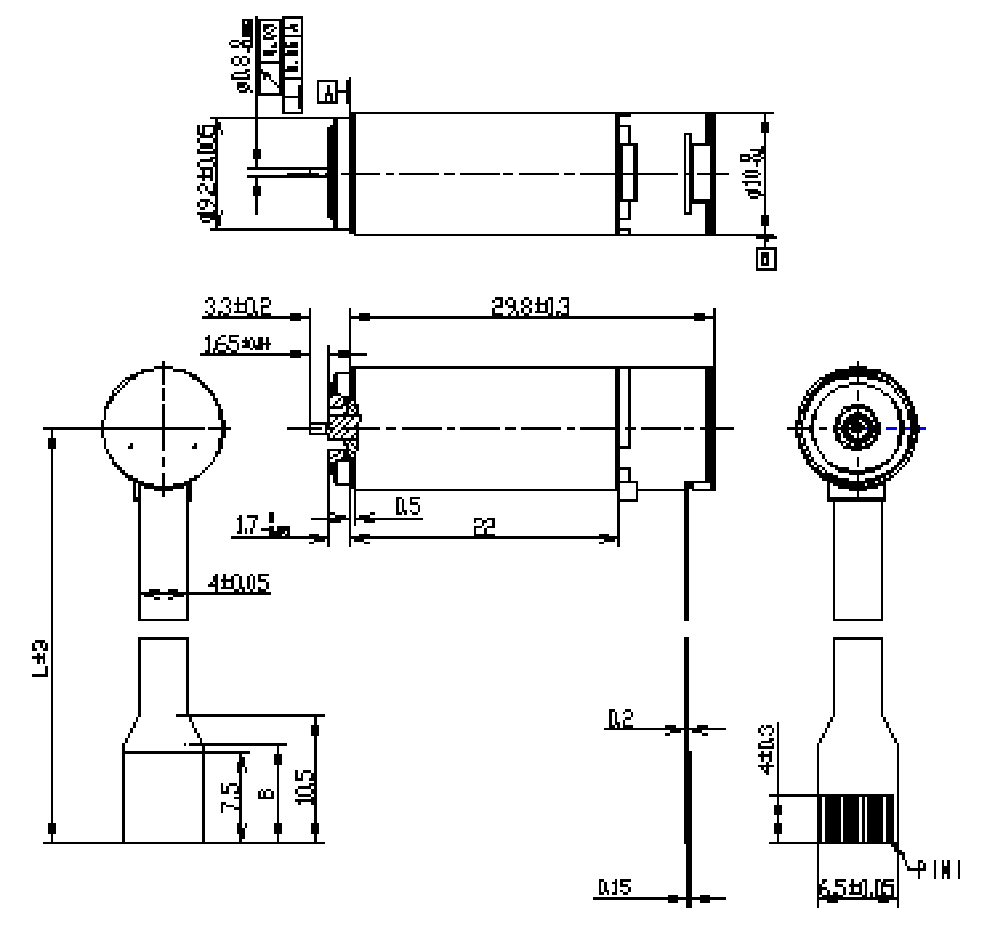

設計圖紙
查看詳情
資料下載
Φ10mm 無刷空心杯電機（MC版）規格書
