抬頭顯示翻轉屏應用

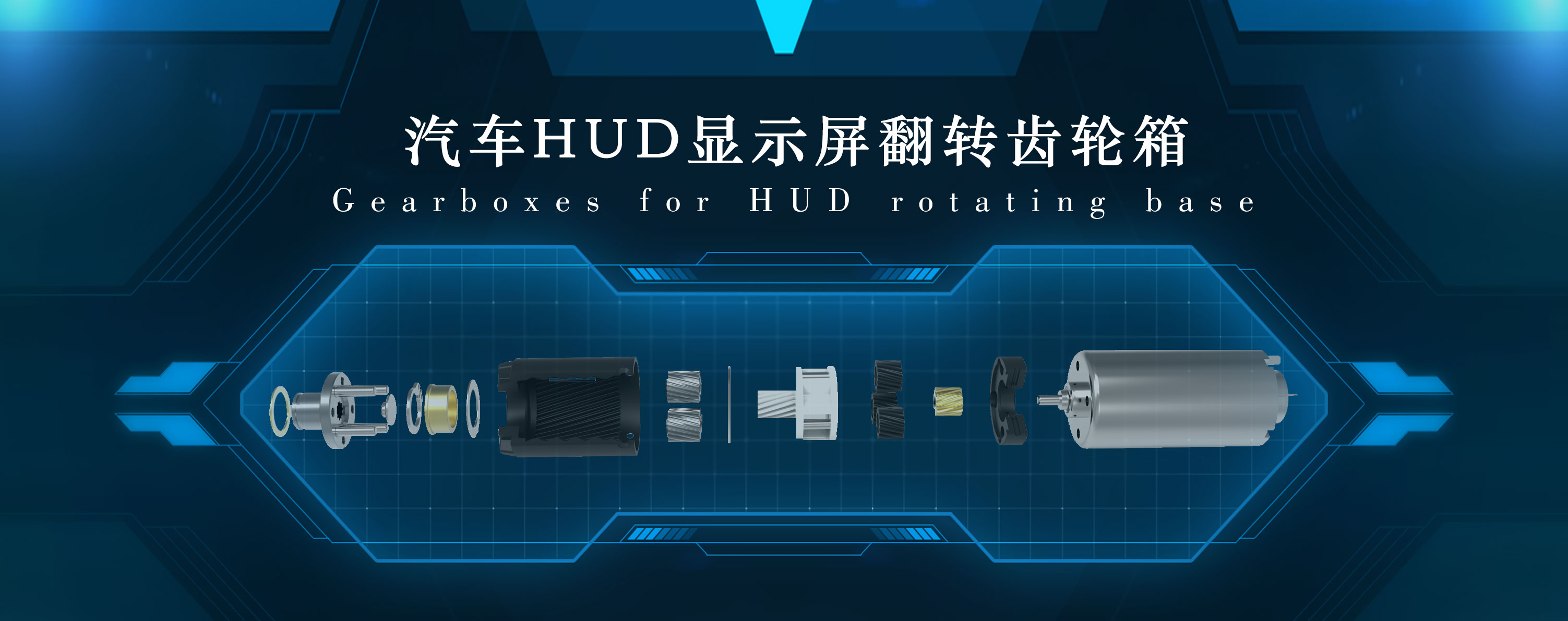

抬頭顯示翻轉屏齒輪箱方案用于驅動汽車HUD進行翻轉，其翻轉齒輪箱結構連接于支撐架上，藉由 馬達驅動整個HUD屏翻轉機構以轉動中心為圓心轉動，進而帶動HUD屏轉動并提升翻轉，可智能控制顯 示屏翻轉的角度，滿足不同身高的用戶觀看HUD顯示屏的顯示需求。

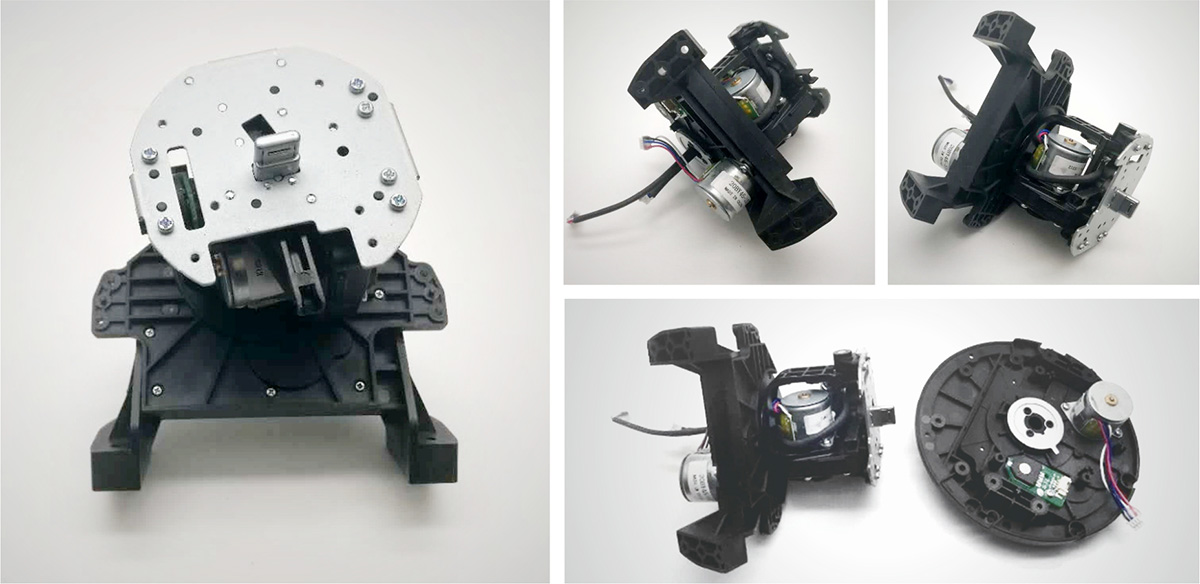

轉
齒
輪
箱
機
構
示
意
圖
通過對抬頭顯示翻轉屏結構分析，在顯示屏的支架上通過換 向機構的換向作用使得該齒輪換向裝置能夠構成兩套驅動路 線，其一為輸入軸、換向機構、正向齒輪系及輸出齒輪所構 成的驅動系統，其二為輸入軸、換向機構、反向齒輪系及輸 出齒輪所構成的驅動系統，當正向齒輪系參與驅動時，輸出 齒輪正轉，當反向齒輪系參與驅動時，輸出齒輪反轉，這樣 通過上述兩套驅動路線的轉換就可以提升輸出齒輪轉向的改 變，以避免負載過高而造成對齒輪的損傷，穩定解決了行車 過程中，抬頭顯示器角度不對時難調整的問題，提高安全駕 駛的行為。
外徑：可按需定制
材質：五金&塑膠
旋轉方向：cw&ccw
齒輪箱回程差：≤3°
軸承：燒結軸承,滾動軸承
軸向竄動：≤0.3mm(燒結軸承) ；≤0.2mm(滾動軸承)
輸出軸徑向負載：≤0.5N(燒結軸承)；≤5N(滾動軸承)
工作溫度：-20—+85℃

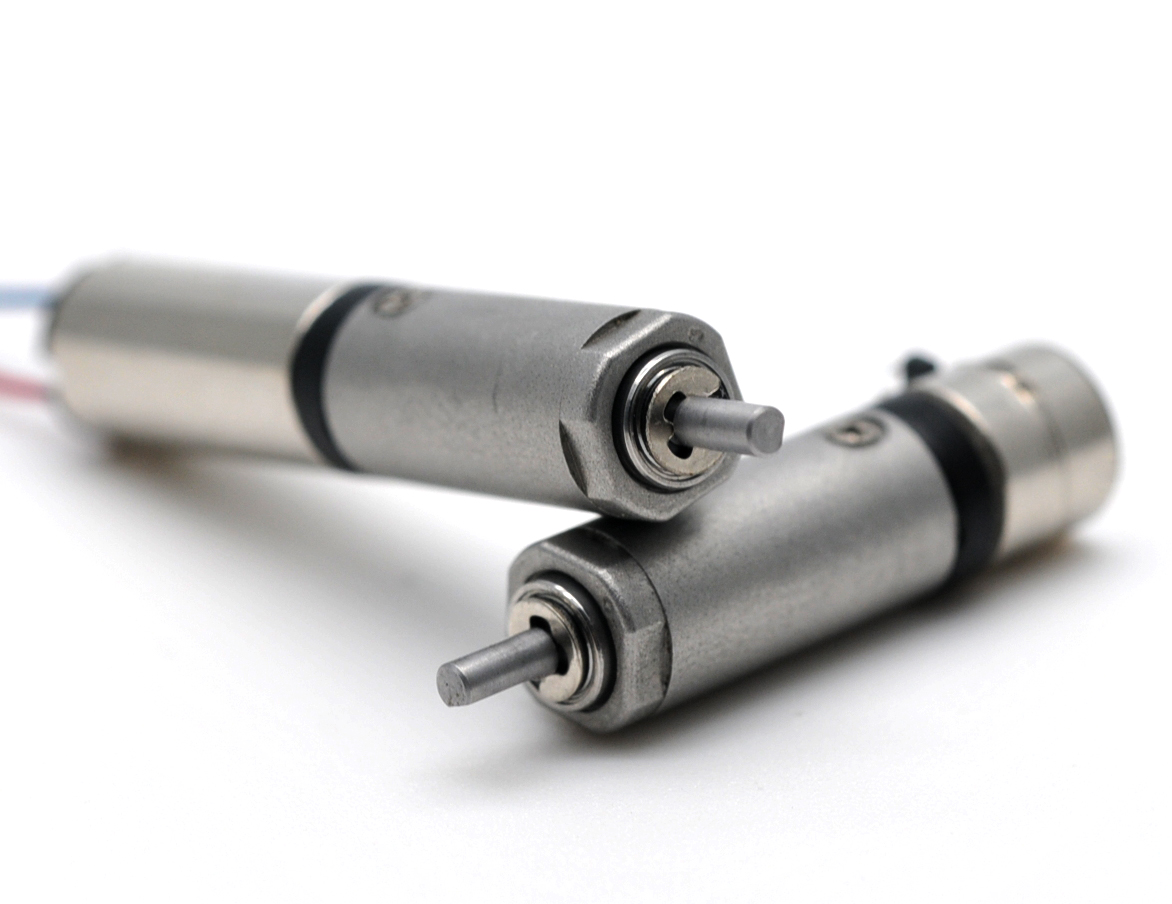

驅動電機：可用直流電機、步進電機、空心杯電機

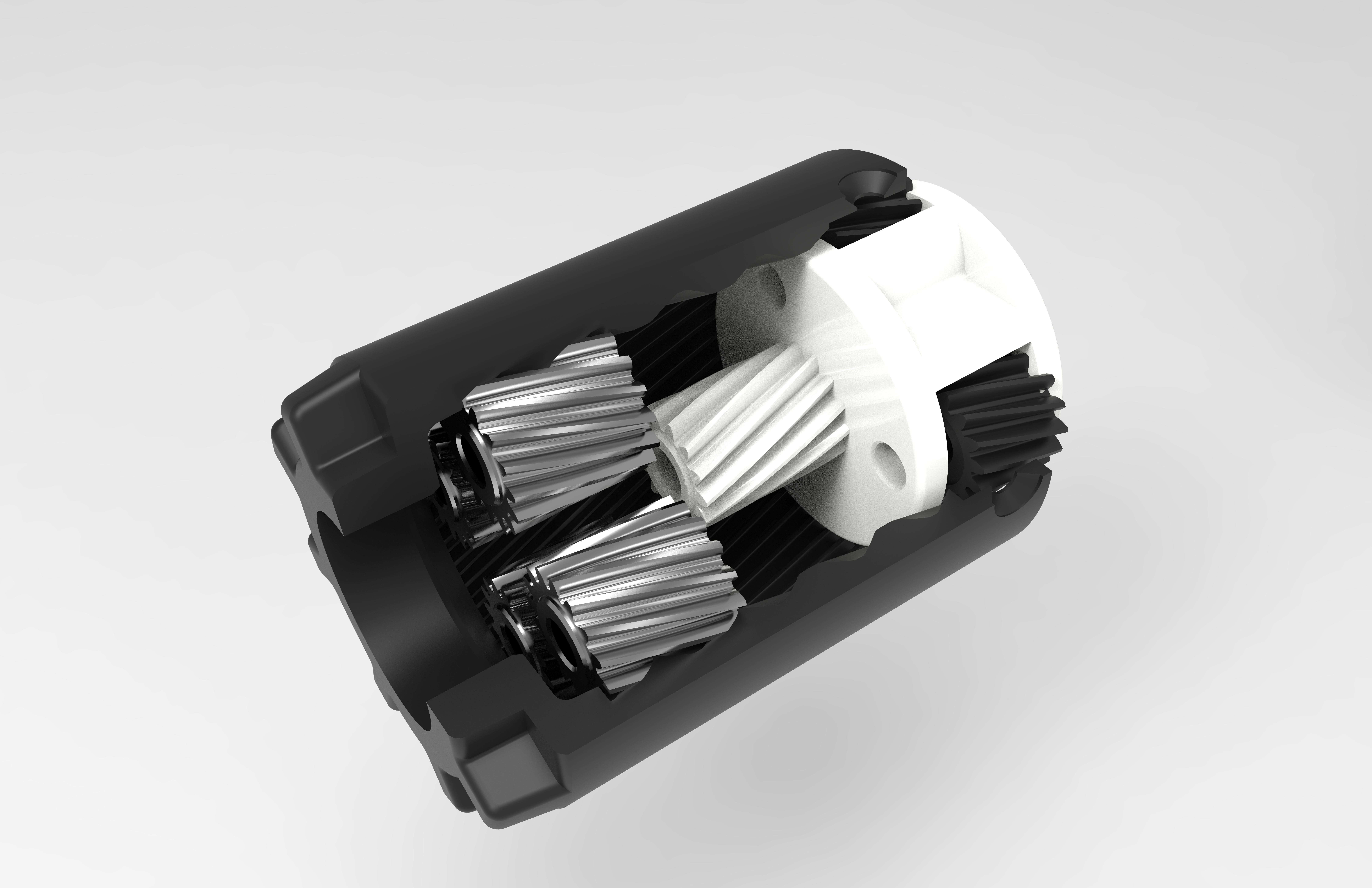

齒輪箱類型：行星齒輪箱
輸出軸：金屬輸出軸
2). 規格?。盒≈睆揭幐窨梢宰龅?.4mm；
3). 精度：搭載行星齒輪箱的驅動精度可以做大；
4). 壽命長：連續驅動時間長；
5). 驅動效率：搭載行星齒輪箱驅動良好。
如今越來越多的廠商已經投入到這一領域，HUD的重要性不言而喻，我們需要更高規格的HUD 標準來推動產品，兆威生產的非標定制抬頭顯示翻轉屏齒輪箱，可適應抬頭顯示屏日新月異的市場 需求，我們可以根據客戶的需求提供HUD乃至汽車零部件驅動齒輪箱的按需定制。
